某市政污水處理廠建于2006年，2007年1月份投入運營，2010年擴建總規模達到6萬噸，實際處理量5.5-6萬噸。采用是A2O工藝，原采用是羅茨鼓風機，單機風量58m3/min,升壓70KPa,功率132Kw，運行兩用兩備，電耗高，噪音大于120dB，故障率大。原設計出水水質達國家一級B標，現要求出水水質要求達國家一級A標準，需要進行提標改造。由于出水質要求提高，需氧量相應提高，風機流量要求110m3/min，而羅茨鼓風機已經應用多年，齒輪間隙增大，使葉輪間隙和側間隙增大，效率下降很大，風量很不能滿足要求，需要更換或開啟三臺才可以滿足需求。改造前電耗成本占整個污水處理成本的75%，而風機用電占整個污水用電量的70%，也就是鼓風機的運行成本占污水處理成本的一半，因此選擇節能的鼓風機迫在眉睫。

1. 風機的選型

    根據國家《城鎮污水處理廠運營質量評價標準》的要求，對污水處理廠的用能提出來要求，必須降低能耗，降低噪音，不可造成二次污染。所以該污水處理廠在選擇風機時首先關注的是新式高速離心式鼓風機，并對風量、升壓、軸功率相同的進口磁懸浮鼓風機、進口空氣懸浮鼓風機和國產磁懸浮鼓風機進行了選型比較,具體如下。

2.國產磁懸浮鼓風機介紹

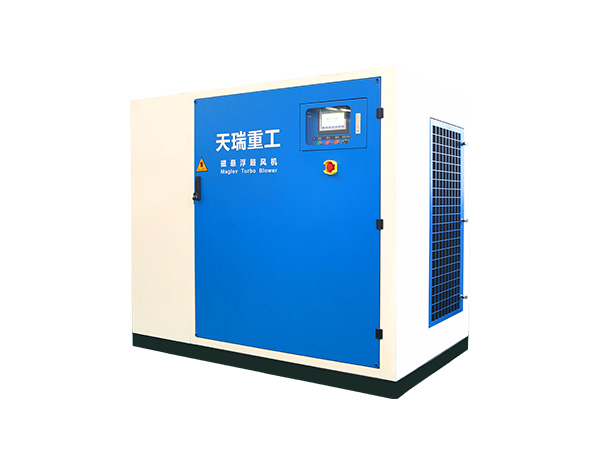

    磁懸浮鼓風機采用擁有自主知識產權的磁懸浮軸承支承的高速永磁同步電動機主軸與高效三元流葉輪直接連接，省卻了機械傳動損失，實現無接觸、無摩擦轉動，免除潤滑系統。該風機采用變頻調速和智能化控制，調控范圍廣，適應于水位和水質的多變工況，并且可實現就地和遠程監控。

2.1磁懸浮軸承

    磁懸浮軸承是借助電磁力使電機主軸懸浮，位移傳感器監測主軸位置，將位移偏差信號反饋給軸承控制器，軸承控制器通過計算后通過調整電流調整磁軸承周邊的磁力大小，促使主軸始終保持在軸承中心轉動。

2.2高速永磁同步電機

    高速永磁電機的主軸上安裝永磁鐵，保證主軸磁性。電機的定子硅鋼片纏繞的線圈，產生震蕩磁力，在運轉過程中轉速和震蕩場保持一致，實現同步。高速永磁同步電機具有效率高，轉速高，易于控制的優點。

2.3三元流葉輪

    三元流葉輪采用高強度鋁合金材料，經過CAE有限元分析，保證強度的同時，Z大限度的降低轉動慣量。葉輪采用后彎式設計，采用CFD氣動設計，效率高，工況范圍廣。

2.4智能控制系統

    國產磁懸浮鼓風機采用無矢量變頻控制，調節轉速控制風機流量和升壓，滿足各種工況使用。智能控制系統可以預測喘振和實現就地控制。設備安裝了GPRS系統可以實現遠程監控和數據的傳輸。

3.設備的安裝

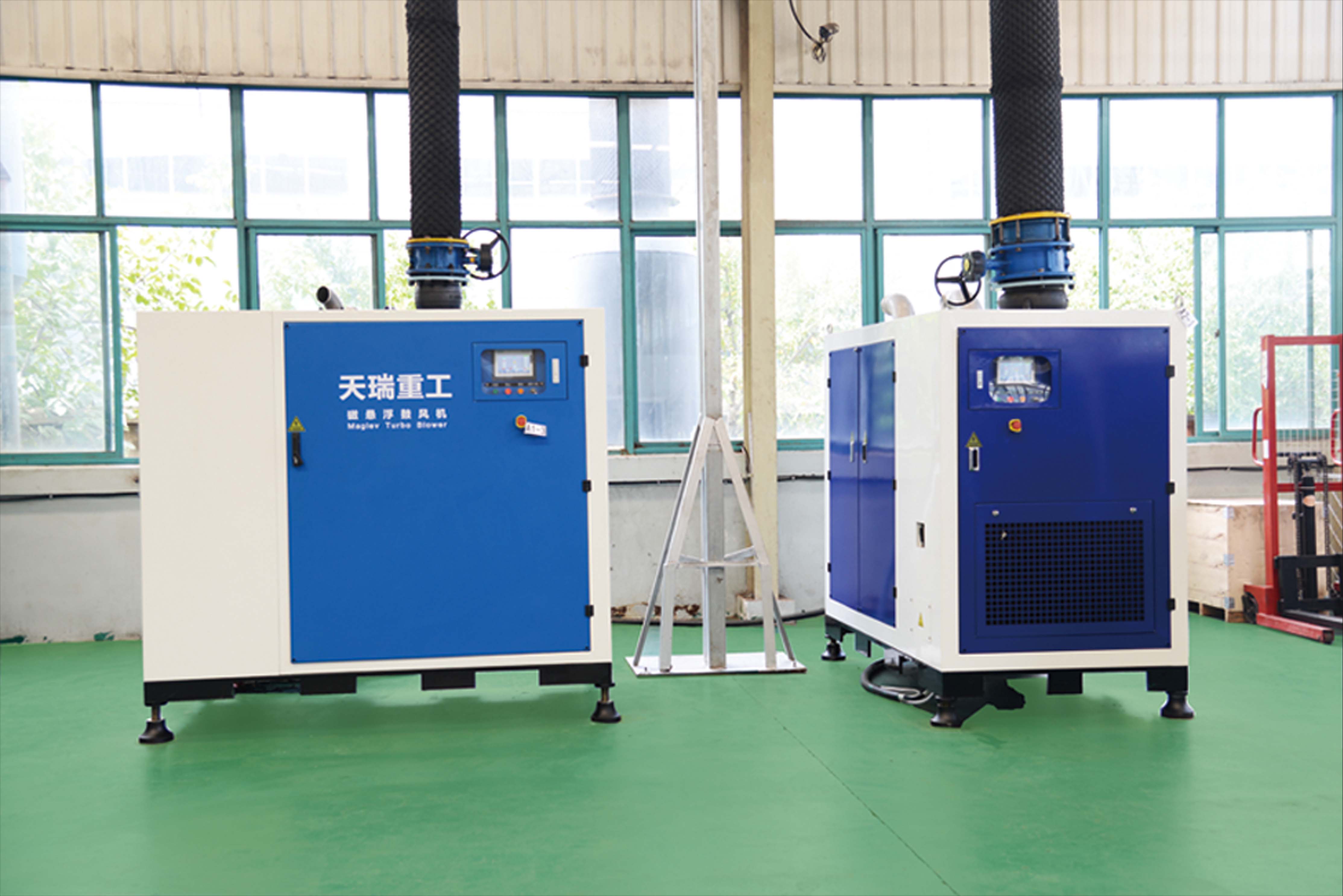

   磁懸浮鼓風機整體采用撬裝結構，設備將風機本體、控制系統、過濾系統等集成到箱體結構中，安裝簡便。直接將鼓風機放置在污水處理廠房內備用風機平臺上，連接排氣管路就完成施工。總施工費用加材料費用不超過1萬元，安裝施工1天內完成。

4.節能對比

    眾所周知，對離心風機來講風機的風量與風機的轉速成正比，升壓與風機轉速平方成正比，功率與風機轉速的立方成正比，提高風機轉速對風量和壓力都明顯高于功率，因此高速離心式風機比普通的風機節能優勢明顯；由于磁懸浮風機本身無接觸，無摩擦，沒有傳動損失，無多余功耗損失；永磁同步電機的效率比普通電機的效率高5-7%；還有磁懸浮風機本身變頻調速，根據工況需求調節轉速，來調節風量和壓力，不會放空浪費。綜上所述，磁懸浮鼓風機節能效果明顯，比原有風機節能45%。以下是污水廠改造前后各選一周的風機運行耗電記錄表，通過對比可以很清晰的得出。

    改造前：經過計算6月15日到21日，平均每天耗電5385Kwh;

    二）7月15日到7月21日，每12小時實際用電量曲線圖：

    改造后：經過計算7月15到21日，平均每天耗電量為為3218Kwh;

    根據以上的測量結果可以得出：

    節電率：Ψ==40.2%

    每年可以節約電量：W=(5385-3218)×365=790955KWh

    每度電工業用電按0.8元計算

    可節省電費：790955×0.8=632764元

    每年可減少碳排放量：Tec=790955×320÷106=253.1噸

    每年可減少二氧化碳排放量：TCO2=790955×0.75÷1000=593.2噸

    通過計算可以看出，國產磁懸浮鼓風機的節能效果明顯，每年可節約253噸標準煤，可減少593.2噸二氧化碳排放。如果國產磁懸浮鼓風機在全國污水廠推廣應用，將大大減少二氧化碳排放量，提高空氣質量，還大家藍天白云。

5.運轉效果

    設備自7月份運轉到現在，設備運轉平穩，節能效果明顯，現場噪音明顯下降，設備1m處噪音83dB。經過兩個月的運轉證明，國產的磁懸浮鼓風機技術已經非常成熟，完全可以取代進口磁懸浮鼓風機，為污水處理廠降低采購成本和運行成本，節約維護成本。國產磁懸浮鼓風機的面世，將為污水處理行業帶來革命性的變化，將為國家的節能減排事業做出更大的貢獻。
